社内で、鋳造の量産と小ロット両方のプロセスを有して、部品完成品まで一貫製造をしており、対応材質も豊富です。ISO9001に基づく品質管理のもと、短納期にて鋳物部品を提供しております。

■事業概要

生産工程 当社は鋳造品を型製作~機械加工まで社内で一貫製造しています。またそれに付帯する部品組み付けや組立工程も社内で実施しています。お客様の要望に合わせ、素材のみから加工・組付けした完成品までニーズに合わせたご提供をおこなっています。
量産品の製造 数十個から数千個のロットを生型自動造型ライン2基で素材を鋳造しています。
主に1~30kg/ケの上下水道用資器材を製造しています。
小ロット品の製造 1個~数十個のロットを手込め造型で素材を鋳造しています。現状、主に1~30kg/ケの自動車試作部品、家庭用調理器具を製造しています。
取扱材質 FC、FCD、AC、合金入り耐熱鋳鉄、耐熱鋳鋼
品質管理 ISO9001、JIS規格表示認定工場であり、その規格に基づく品質管理体制を構築しています。

■主要設備

三次元測定機装置(東京精密製)
五軸加工機
CT検査装置
工程 設備名 性能 台数
溶解 高周波誘導炉 3t 1
高周波誘導炉 100kg 1
アルミ溶解炉 50kg 1
造型 SM-50V(光洋鋳機) 枠サイズ:500×400 1
HSN-A-15(新東工業) 枠サイズ:750×600 1
加工 NC旋盤 Φ450 5
縦型マシニングセンター 800x560xH500(オークマ) 2
5軸加工機 600×600×H450(マザック) 2
800×800×H500(マザック) 1
その他 ショットブラスト ハンガー、ドラム、ハンド 各1
全自動カチオン電着塗装ライン 関西ペイント 1
廃プラ台座製造設備 押出成形 2
CAD CATIA , SOLIDWORKS 各1

■品質に関する設備体制

工程 項目 設備 メーカー 台数
材質 鋳鉄溶湯の熱分析 CEメーター ニッサブ 1
鋳鉄・鋳鋼の成分含有量分析 発光分光分析器 スペクトロ 1
強度試験 万能試験機 島津 1
硬度 ブリネル硬度計 仲井精機製作所 1
内部組織 顕微鏡 オリンパス 1
黒鉛球状化率 判定ソフト 日本ファンドリー 1
鋳物砂 水分 乾燥機 YAMATO 1
CB ランマ― 新東工業 1
圧縮強度 圧縮強度測定機 JEIL 1
通気度 通気度試験機 新東工業 1
活性粘土分 メチレンブルー 中部産商 1
製品外観 内視 先端可動式内視鏡 アールエフ 1
耐圧試験 デジタルメーター エアーによるドライ又はウェット 1
デジタル寸法測定 3次元測定器
(X1000×Y1200×高さ800㎜)
ミツトヨ、東京精密 1
アナログ寸法測定 ノギス、デプス、キャリパーゲージ、マイクロ、ハイトゲージ
製品内部 非破壊検査 CT検査装置(600×820mm) エクスロン 1
UT探傷機 GE 1
切断カラーチェック検査 250mm,400mm
切断機
AMADA 各1

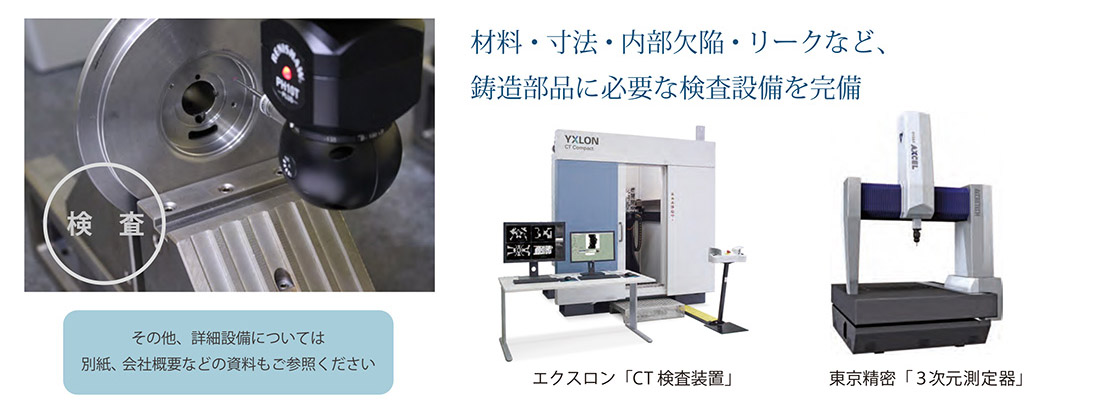

■CT検査装置による非破壊検査


製品とCADデータとの形状・寸法比較が可能

内部欠陥の正確な測定



メーカー / 品名 YXLON / CT Compact
最大サンプル直径 Φ660mm×H820mm
最大サンプル重量 50kg
対応材質 重金属鋳物、アルミニウム、スチール
CT検査のみのご依頼も対応しています。是非、お問い合わせください。
